Индикация уровня жидкости. Несложная домашняя автоматизация.
Выгребная яма на сегодняшний день это конечно не последнее слово в утилизации бытовых стоков, но делается она просто и стоит недорого. Поэтому в частных дома встречается очень часто. Есть одно существенное «НО».
Многие жители частных домов сталкиваются с проблемой переполнения выгребных ям. В то время как можно установить несложную систему индикации, которая сообщит Вам о том, что пора вызывать ассенизатора.
Состав системы индикации.
Для создания такой системы потребуется самое простое оборудование:
- Источник питания 12В постоянного тока;
- Два индикатора разного цвета;
- Коробка или шкаф для установки блока питания и индикаторов;
- Поплавок со встроенным выключателем.
![Поплавок для индикатора уровня жидкости](https://blogengineer.ru/wp-content/webpc-passthru.php?src=https://blogengineer.ru/wp-content/uploads/indikator-urovnya-zhidkosti-poplavok.jpg&nocache=1)
Внутренне устройство поплавка видно на снимке. У выключателя два контакта — НО (нормально-открытый) и НЗ (нормально-закрытый). Какой из них замкнут определяется положением поплавка.

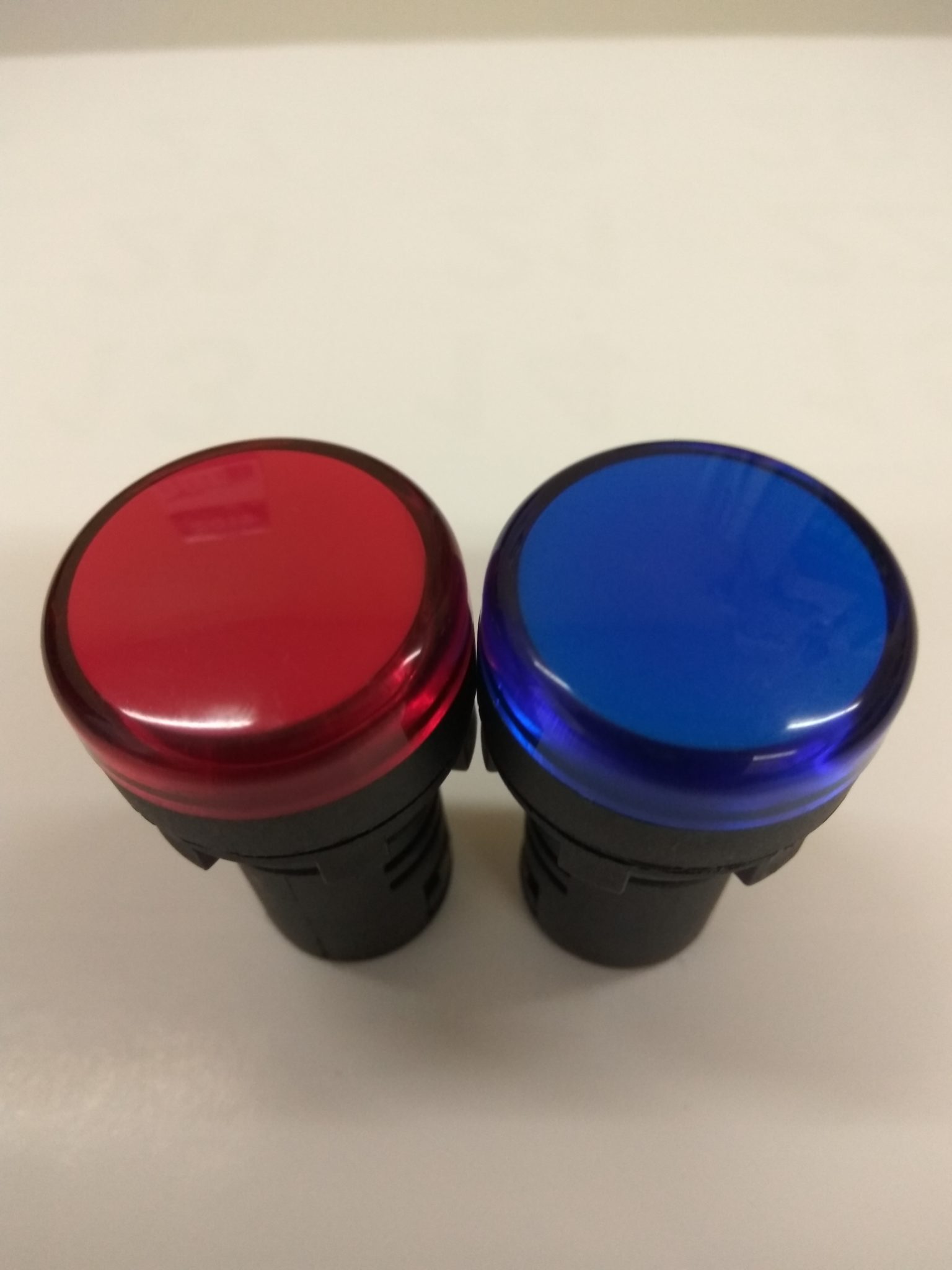

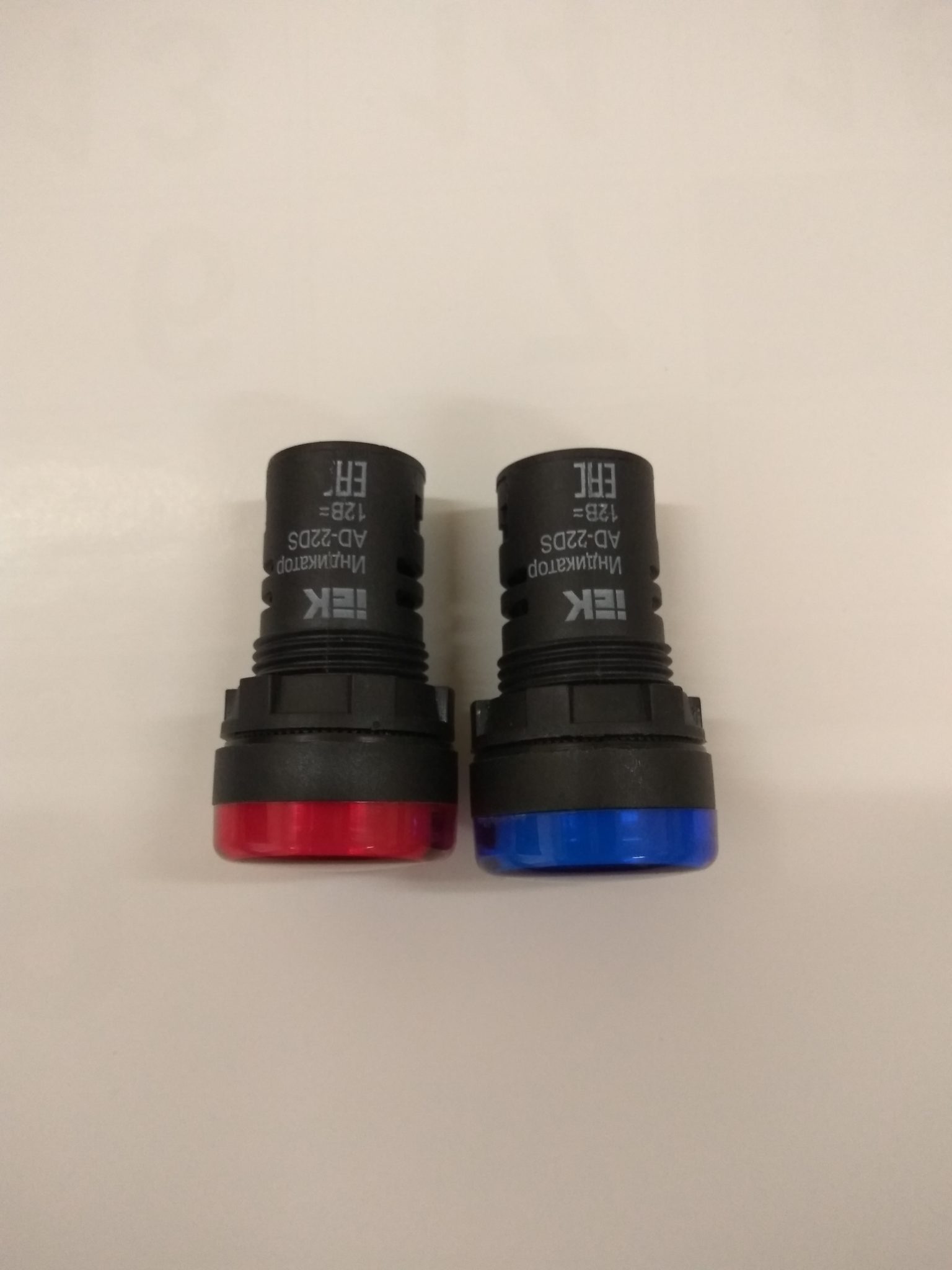

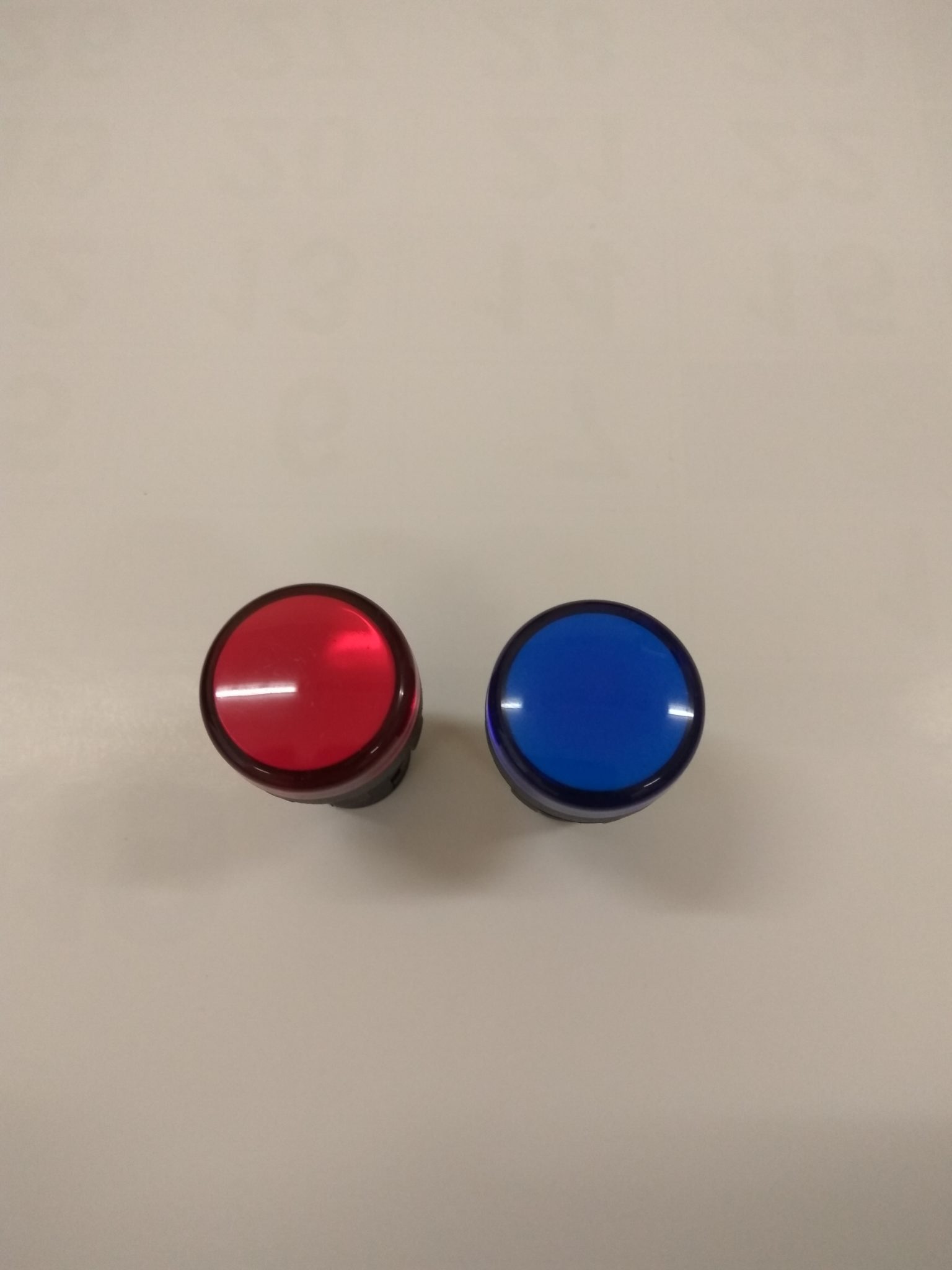

Для отображения уровня «Норма» — используем индикатор синего цвета, а для уровня «Пора» — красного.
![](https://blogengineer.ru/wp-content/webpc-passthru.php?src=https://blogengineer.ru/wp-content/uploads/indikacziya-urovnya-zhidkosti-indikatory-768x1024.jpg&nocache=1)
![](https://blogengineer.ru/wp-content/webpc-passthru.php?src=https://blogengineer.ru/wp-content/uploads/indikacziya-urovnya-zhidkosti-indikatory-1-768x1024.jpg&nocache=1)
![](https://blogengineer.ru/wp-content/webpc-passthru.php?src=https://blogengineer.ru/wp-content/uploads/indikacziya-urovnya-zhidkosti-indikatory-2-768x1024.jpg&nocache=1)
Схема подключения такой системы индикации представлена на рисунке
![Индикатор уровня жидкости схема Схема устройства индикации уровня жидкости](https://blogengineer.ru/wp-content/webpc-passthru.php?src=https://blogengineer.ru/wp-content/uploads/indikacziya-urovnya-zhidkosti-shema.jpeg&nocache=1)
Синий индикатор горит пока уровень жидкости не поднимется до критической отметки, красный — когда настанет время вызывать ассенизатора. Можно ещё звуковой сигнализатор установить, но это наверное чересчур.
![Шкаф индикации уровня жидкости Шкаф с установленными индикаторами](https://blogengineer.ru/wp-content/webpc-passthru.php?src=https://blogengineer.ru/wp-content/uploads/indikator-urovnya-zhidkosti-shkaf-225x300.jpg&nocache=1)
Подведем итог.
Установив такую простую систему можно сделать свою жизнь комфортней и спокойней. Не придется слишком часто заглядывать в яму и мерять уровень.
